ワンショットスイッチ

スイッチを押すと一回押すとスイッチがON、数秒〜数10秒スイッチONを保持しスイッチがOFFするワンショットスイッチ
を製作します。保持している間はスイッチを感知しません。
スイッチのチャタリング防止としても使えるものと思います。また保持時間はトリマ抵抗で設定します。

タイマーにはNE555の相当品のNJM555を使用。トランジスタはリレーの駆動させるは働きをします。
リレーは2C接点、ノンラッチ型を使用します。駆動トランジスタがONしている間接点が駆動します。


部品面の実装


裏側の配線
見にくいですが上の写真では右側にリレーの端子があります。

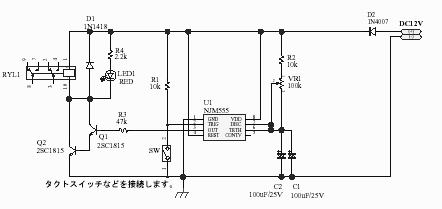

回路図は下記の通りです。
