ＦＭワイヤレスマイク

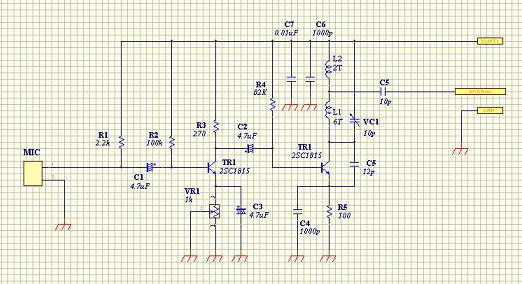

ワイヤレスマイクの定番。ＦＭワイヤレスマイクの製作を行います。ＬＣ発振回路を使ってＦＭワイヤレスの回路図を図１に示します。図２は回路をからＦＭワイヤレスマイクを製作した様子です。

図１

図２

ＬＣ発振回路を使っている関係上、発振周波数がなかなか安定しませんでした。
発振周波数を安定させるため、水晶を使ったＦＭワイヤレスマイクの製作。
12MHzの水晶発振子を使い製作を行いました。ＦＭ変調はかかるのですが、変調が浅くなってしまいました。
セラロックを使用することにしました。

１２ＭＨｚのセラロックにて発振させます。４倍の８４ＭＨｚを取り出すようにしています。
発振周波数は、変調・周波数調整用のバリキャップがあり少し低めの発振周波数となってしまいます。
Ｑ３は低周波用のマイクアンプです。
マイクアンプの出力はジャンパー抵抗で変調端子のＣ１７接続するようにしています。
目的はマイクアンプを使用しない場合、ここより外部入力を入れることにしています。

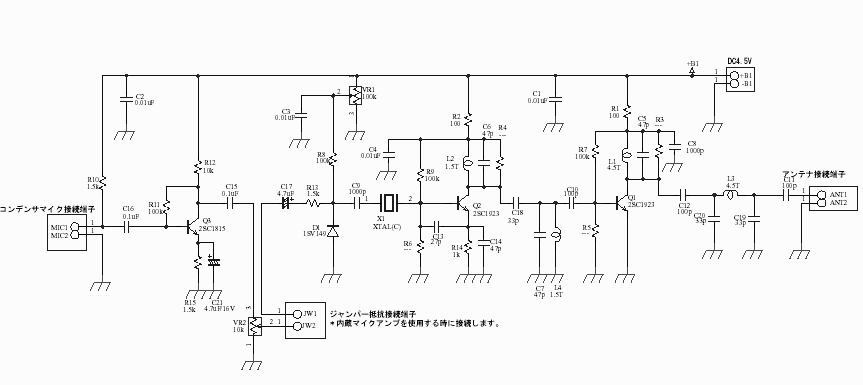

このＦＭワイヤレスマイクの回路を図３に示します。

発振周波数の調整はＶＲ１にて調整を行います。変調感度をＶＲ２で行います。
高周波部はコイルを巻きますが、ＲＦ部の整合調整を行わないようにしました。
基板に実装したＦＭワイヤレスマイクの様子を図４に示します。

セラロックを使ったＦＭワイヤレスマイク

ＦＭワイヤレスマイクとＦＭラジオを使って静止画像を送る実験を行ってみました。

静止画像を送り方式は、ＳＳＴＶといいます。

ＳＳＴＶは、低速度走査線テレビジョン（　Ｓｌｏｗ　Ｓｃａｎ　　Ｔｅｌｅｖｉｓｉｏｎ）の略で静止画像を３０秒から９０秒単位で1枚の静止画像を送信します。
通常私達が見ているテレビ放送は、１秒間に３０枚の画像を送っているため広い周波数帯域が必要になります。
ＳＳＴＶの詳しいことは、インターネットで検索するとたくさんでてきますので調べて頂ければと思います。
ＳＳＴＶでの静止画像での交信は、アマチュア無線では行われていますので、近くににＳＳＴＶを運用されている方を、
ご存知でしたらご覧ください。

準備するものは、ＦＭワイヤレスマイクとラジオの他、ＭＭＳＳＴＶというソフトを使いスキャンコンバータとしてパソコンを使います。
送信用と受信用のそれぞれ2台のパソコンが必要になります。それぞれのパソコンにＭＭＳＳＴＶをインストールして実験を開始します。ＭＭＳＳＴＶはフリーソフトです。

ＦＭワイヤレスマイクの外部入力にパソコンのサウンドカードのスピーカ出力を繋ぎます。音量をコントロールします。
ワイヤレスマイクから電波を出し、ラジオの周波数を合わせます。
ＳＳＴＶで画像送信をするとラジオから「ピロピロ」と聞こえてきます。
送信の準備は完了です。

受信には、受信用パソコンとごく普通のＦＭラジオ（モノラル）を準備します。
イヤフォン出力をパソコンのサウンドカードに入力します。
サウンドカードのマイク入力はステレオプラグです。プラグの真ん中にＤＣがかかっていますので使用しません。
先端の部分にイヤフォン出力を接続します

受信が終わりました。

スピーカ端子からの接続している様子（受信）

実験用のセラロックＦＭワイヤレスマイクファインアクセスまで。
